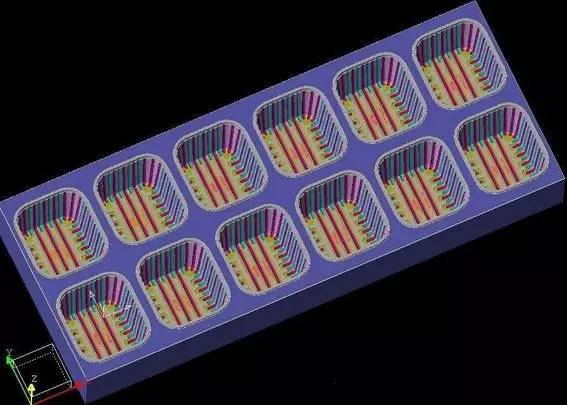

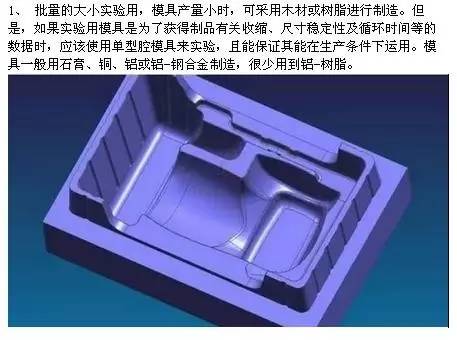

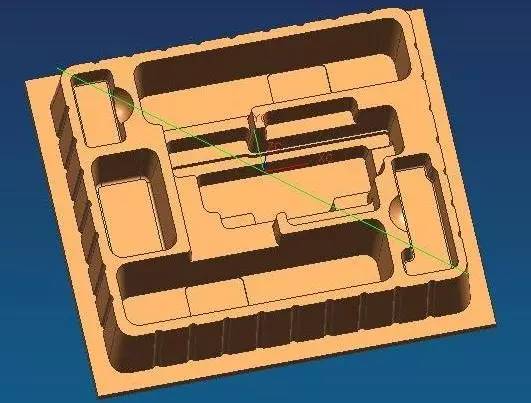

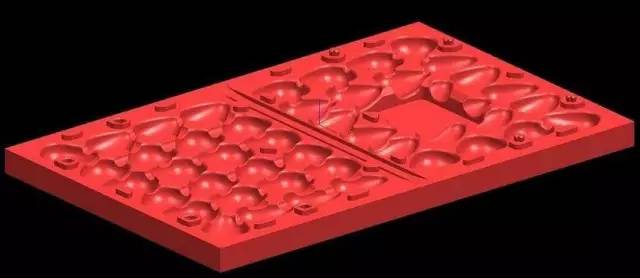

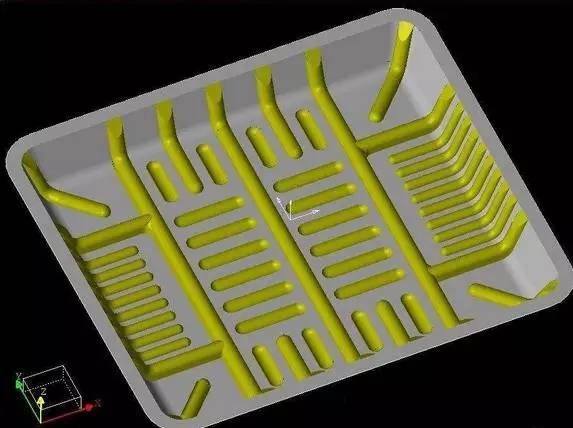

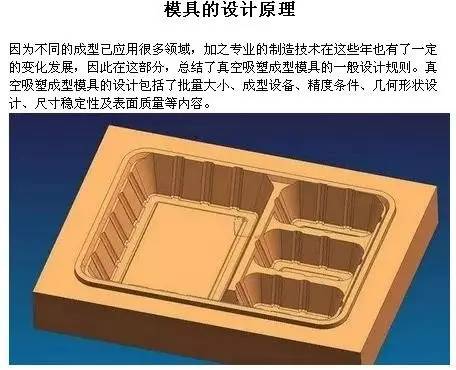

2、 幾何形狀設計，設計時，經(jīng)常要綜合考慮尺寸穩(wěn)定性及表面質(zhì)量。例如，制品設計和尺寸穩(wěn)定性要求采用陰模(凹模)，但是表面要求光澤度較高的制品卻要求使用陽模(凸模)，這樣一來，塑件訂購方會綜合考慮到這兩點，以使制品能在條件下進行。經(jīng)驗證明，不符合實際加工條件的設計往往是失敗的。

3 、尺寸穩(wěn)定，在成型過程中，塑件與模具接觸的面要比離開模具部分的尺寸穩(wěn)定性更好。如果日后由于材料剛度的需要要求改變材料厚度，可能導致要將陽模轉(zhuǎn)換為陰模。塑件的尺寸公差不能低于收縮率的10%。

4 、塑件表面 ，就成型材料能夠包住的范圍而言，塑件可見面的表面結(jié)構(gòu)應在與模具接觸處成型。如果可能的話，塑件的光潔面不要與模具表面接觸。就像采用陰模制造浴盆和洗衣盆的情況。

5、 修飾， 如果使用機械式水平鋸鋸掉塑件的夾持邊，在高度方向上，至少要有6～8mm的余量。其他的修整工作，如磨削、激光切削或射流，也****留有余量。刀口模切割線間的間隙小，沖孔模修整時的分布寬度也很小，這些都是要注意的。

6 、收縮和變形 ，塑料易收縮(如PE) ，有些塑件易變形，無論如何預防，塑件在冷卻階段都會發(fā)生變形。在這種條件下，就要改變成型模具的外形來適應塑件的幾何偏差。例如：盡管塑件壁保持平直，但其基準中心已偏離10mm ;可以抬高模具底座，以調(diào)整這種變形的收縮量。

7、 收縮量， 在制造吸塑成型時一定要考慮到下列的收縮因素。① 成型制品收縮。如果不能清楚地知道塑料的收縮率，則****取樣或用相似形狀的模具通過試驗來。注意：通過這種方法只能收縮率，不能變形尺寸。② 中間介質(zhì)的不利影響造成的收縮，如陶瓷、硅橡膠等。③ 模具所用材料的收縮，如鑄造鋁時的收縮。
